展厅使用的可编程中央控制系统采用工业级32位嵌入式ARM处理器。配置超大内存可快速的处理复杂的逻辑指令，强大的内置可编程接口，使BPCC可以控制几乎所有的外接设备（包括第三方设备），独有的BPBUS总线系统可以扩展多达256个网络设备。支持多连接的内置网卡，方便多个IPAD，IPHONE等设备连接到主机上去。支持发送TCP/IP和UDP码。支持会议室集中管理。支持脚本编程，支持控制电脑开关机。
应用场合：展厅控制，会议室、指挥控制中心、大型多媒体会议厅等等。

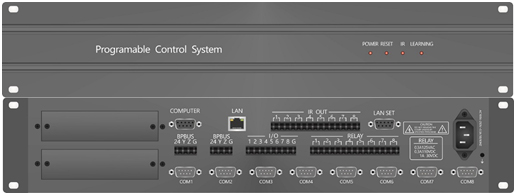

1，中控扩展槽：⽤于安装中控扩展板卡，⽐如串⼝扩展卡等等。
2，COMPUTER 串⾏接⼝：是⽤于下载⽤户⼯程，和学习红外⽂件 ⽤的接⼝。端⼝描述如下：2脚是TXD端，3脚是 RXD端，5脚是电源地，其它脚悬空。
3，LAN:以太⽹接⼝。是⽤于通过⽹络下载⽤户⼯程，学习红外⽂件，连接控制平板以及发送⽹络代码。
4，IR OUTPUT：接⼝是⽤于红外控制信号的输出的接⼝，⼀共有 8路，IR1 到IR 8.
5，LANSET：内部⽹卡的设置接⼝。
6，BPBUS 接⼝：是⽤于接中控主机外围设备的专⽤总线接⼝，如继电器，调光器等各种外接设备。
7，COM接⼝：COM1-COM8为RS232-422-485控制接⼝，可⾃定 义RS232/422/485协议。⽤于控制投影仪等RS232接⼝ 的设备以及摄像头云台等RS485接⼝的设备。
8，IO接⼝：弱电开关信号输⼊输出接⼝，可以接外部的⻔磁，按 键开关等开关信号。电压范围为DC0~5V电流0-10mA。在机箱上标示为G的插针为底线端，其余⼋个标示为信 号端。
9，RELAY 接⼝：弱继电器接⼝，⽤于控制弱电开关。8路继电器 输出端⼝（常开），1—8的每⼀对引脚是⼀个继电 器的输出端⼝。

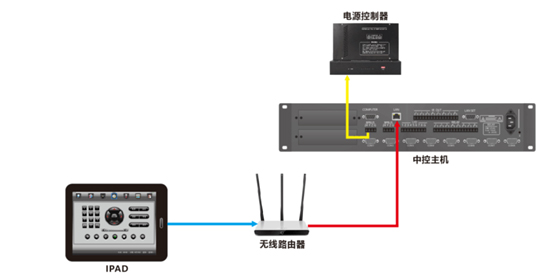

中控的基本连接框图
展厅媒体播放控制
•1，视频片源存放在电脑中；
•2，电脑通过网线连接到交换机；
•3，电脑可以设置成上电自动启动，中控通过控制电脑的电源实现电脑开机；
•4，电脑的关机通过中控给电脑发送关机指令来实现。关机指令通过网络发送。
•5，片源的播放控制：在电脑中安装专用的播放器，中控通过网络开控制电脑的播放器的播放、暂停、选曲、音量控制；
•6，PPT播放控制图片播放控制，都可以通过专用软件来实现；
展厅中控的控制界面

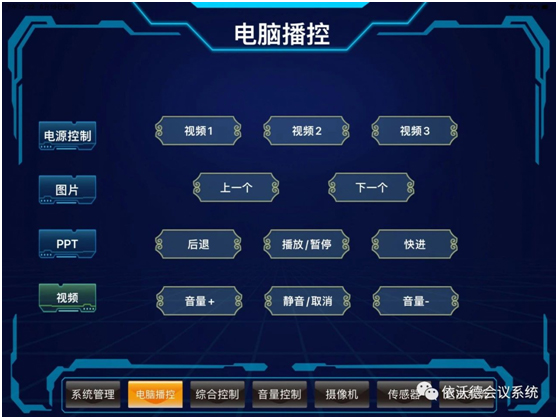

视频播放控制界面

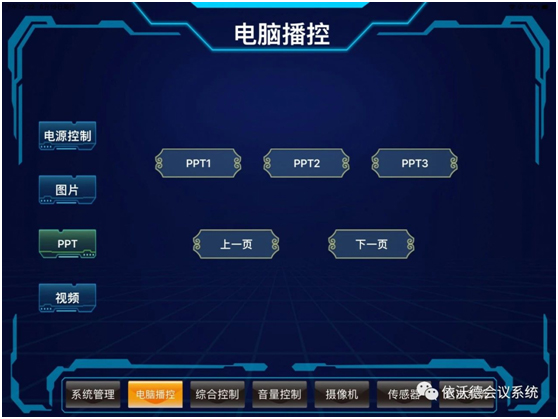

PPT播放控制界面

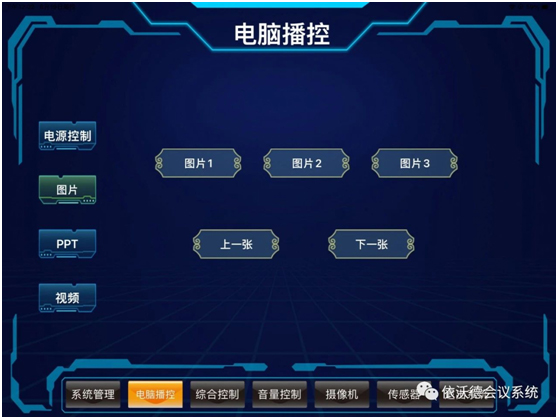

图片播放控制界面
展厅方案设计和配单说明
•展厅中会使⽤到LED显⽰屏，LCD拼接屏，投影和融合，触摸互动⼀体机等等显⽰互动设备。
•展厅设备的特点是：每⼀个显⽰设备，⽐如LED，LCD和投影机显⽰的内容⼤致是固定的。就是需要控制宣传⽚或者⽚源的播放以及电脑的开关机。
•所以在⼀些要求简单的展厅，我们使⽤中控去控制电脑的播放器就可以了。
•然后再控制显⽰屏的电源、电脑的开关机和灯光⾳响的电源开关等等这些就⾜够了。
•播放器怎么控制呢？我们专门做了⼀款可以被中控控制的视频播放器，这样的话就看可以适应展厅的需求了。
•这个播放器，可以通过⽹络发命令进⾏控制。然后也可以多台电脑同时播放宣传⽚。
•针对更复杂的展厅在前⾯的基础上，我们再配上LED调光器，给展厅营造灯光氛围。
•还可以增加投影和融合，给墙⾯地⾯打造流光溢彩的效果。

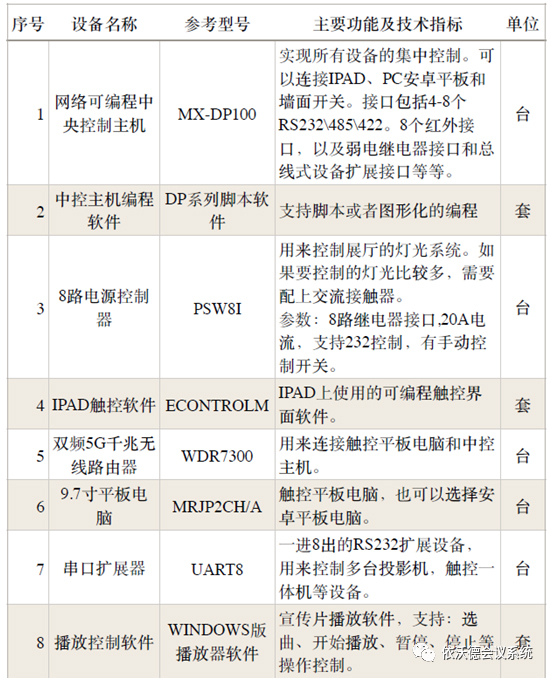

展厅配单说明
网络中控主机：实现整体控制。
8路电源控制器：控制灯光和显示屏的电源
IPAD或者其他平板电脑：触控面板
串口扩展器：控制投影机等设备
播放控制软件：装在电脑中实现视频、PPT、图片、打开网页的控制，以及电脑关机控制。
