在视频直播流行的时代，视频采集和环出已逐渐被用户所熟知。例如游戏双机直播，用户先通过视频采集卡采集游戏画面信号，再环出给游戏显示器，在实现视频采集的同时不影响游戏操作。但在视频环出给显示器时，用户经常遇到画面分辨率、帧率或色彩与视频源不相符的现象，这都是由于设备之间EDID不匹配导致的。美乐威采集设备支持SmartEDID功能，能够根据采集设备和环出设备的视频处理能力，智能地选择向视频源设备发送 EDID，以确保采集设备和环出设备都能正常输出信号。本文将在Windows系统环境下，结合游戏双机直播介绍如何使用美乐威采集设备的SmartEDID功能。
所需设备：
§ 信号源：一台PS4
Pro游戏机（最高支持4Kp60视频信号输出）。
§ 采集设备：一块美乐威带HDMI环出接口的采集设备。（本文以USB Capture HDMI 4K Plus和Pro Capture HDMI 4K
Plus LT为例，最高支持4Kp60视频信号输入）。
§ 环出设备：一台游戏显示器（最高支持2Kp60视频信号输入）。
§ 其他设备：一台直播电脑（本文以台式机为例），两根HDMI线缆和一根USB 3.0线缆。
SmartEDID功能开启和关闭步骤：

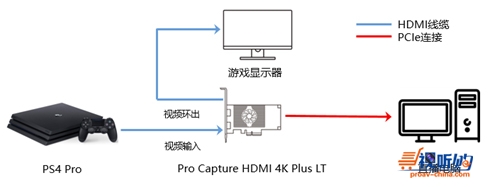

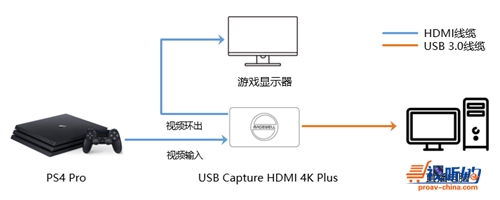

1、使用美乐威采集设备来进行游戏视音频采集和环出。具体设备连接如下图所示：

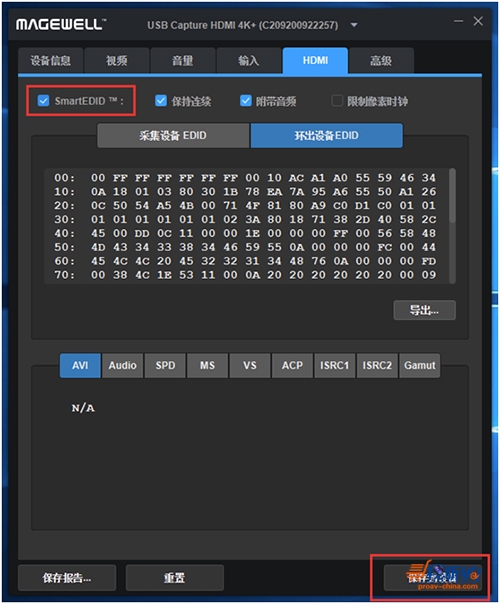

2、对于美乐威采集棒， 打开美乐威USB Capture Utility V3软件，在“HDMI”栏中，勾选“SmartEDID”表示开启SmartEDID，则采集棒经比较后将输入能力较弱一方（即游戏显示器）的EDID发送给信号源，此时PS4 Pro输出2Kp60视频信号，采集设备和游戏显示器皆可正常工作，显示2Kp60画面。
若不勾选“SmartEDID”表示关闭SmartEDID，则采集棒直接将自己的EDID发送给信号源，此时PS4 Pro输出4Kp60视频信号，采集棒可采集4Kp60的视频信号，但显示器无法显示画面。
勾选完“SmartEDID”，点击“保存到设备”。

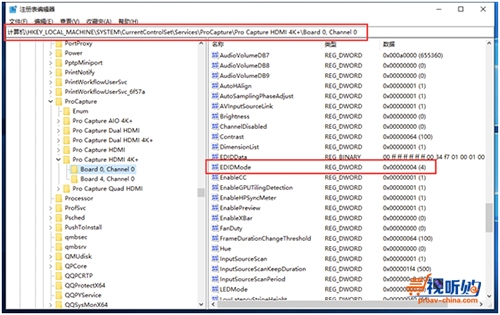

3、对于美乐威采集卡，运行“regedit”，打开注册表编辑器。移动到“计算机\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\ProCapture\采集卡名称\Board X, Channel X”目录下，其中“Board X, Channel
X”为板卡序号和通道序号。
双击“EDIDMode”，选择“十六进制”，在“数值数据”内填入数字1或4，1表示关闭SmartEDID，4表示开启SmartEDID，点击“确定”。其功能效果同上所述。

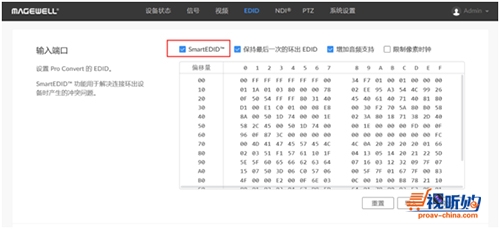

此外，美乐威Pro Convert HDMI Plus和Pro Convert HDMI 4K Plus编码器也支持SmartEDID功能，登录编码器Web GUI，点击“EDID”，在“输入端口”栏中，勾选“SmartEDID”表示开启SmartEDID，不勾选“SmartEDID”表示关闭SmartEDID。
如果您还想了解Linux和Mac系统环境下如何开启和关闭SmartEDID，或其他相关问题，请联系美乐威技术支持：support@magewell.net。
