工程投影机产品部：张政伟

【专业视听网报道】：随着工程投影机应用环境从简单到复杂不断的变化，传输的数据量越来越大，传输距离越来越长，工程施工方对产品的连接方式要求简单化，而且要满足越来越丰富的信号源。投影机常用接口从5BNC—VGA—DVI—HDMI，也在不断变化升级。

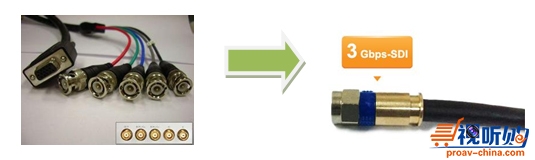

5BNC：接口广泛应用在广电行业，随着3G-SDI接口的出现5BNC接口也逐渐退出舞台；

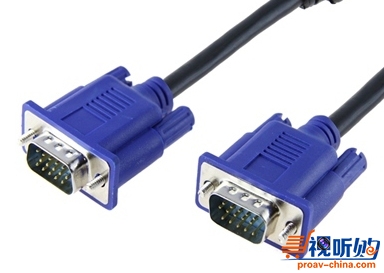

VGA：接口由于各大厂家随机附送VGA线，目前广泛应用在小型商务机上；在工程应用领域VGA能应付的环境少之又少，长距离传输时信号衰减大，延迟拖尾情况明显，支持传输分辨率小，图像质量下降，这些问题让工程施工方避而远之。

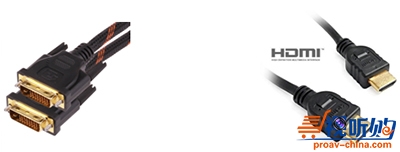

DVI&HDMI：高清数字传输方式是目前工程施工方最普遍应用的信号连接方式，可以用螺丝固定接口，传输的数据量大，HDMI能同时传输音频。HDMI和DVI也存在着各种各样的问题困扰工程施工方：如信号切换时间长；传输距离不增加辅助设备仅在15米（理论数据）内，也给工程施工方带来很大的困扰。

HDbaseT 通过单根超五类或六类网线传输全高清/4K视频、非压缩数字音频、以太网和控制信号。HDCP协议保证信号传输的安全性，同时不会降低图像质量，并且在100m内的传输距离不会产生延迟，这意味着图片和声音清晰细致且无延迟，不需添加其它线材所需外加的信号放大设备。

HDbaseT如此多的优点，被越来越多的音视频产品接受作为标准配置接口：投影机、商显、矩阵、甚至音响也已经有标配HDbaseT接口的产品，如此大范围的普及，预示着后期会有更多的音视频产品标配这个接口，为施工方提供便利，为集成商方案设计效果展示提供保障。

工程师在项目现场的故事：

某大型礼堂项目：单台投影机，信号源距离投影机70米，设计DVI连接；工程师先爬到15米高屋顶布线，由于传输距离远，线材很粗、重，而且强弱电要分开，需要再穿线，所以现场执行起来非常吃力费时。

由于成品线的价格太高，现场的布线长短又不好把握，所以布好线后需要自己拿着电烙铁焊接头，焊好接头后连接信号源。而且由于传输距离太远，画质和信号传输的速度甲方也不是很满意。

传统项目施工方法：现场施工即辛苦又浪费时间

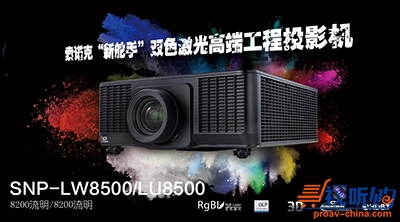

HDbaseT的方案出现令布线变得更加简便，索诺克Sonnoc LU8500这台机器上就带HDbaseT接收端，网线即可轻松布线，效率高，成本低，信号传输速度快，图像清晰，用户满意度大大提升。

如下图示：网线一端连在投影机的HDbaseT接收口，另一端连在HDbaseT的发射端上；再用一根HDMI连上信号源，切换信号源到HDbaseT，画面随机即刻显示在幕布上，1920*1200信号完全无拖尾和画质变化。

连接方式示意图：

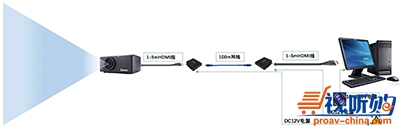

1、投影机不带HDBaseT接口连接方式:

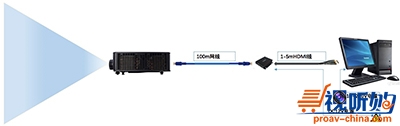

2、投影机自带HDBaseT接口连接方式:
