【专业视听网报道】；2016年10月金秋时节,甘肃华视瑞丰公司向兰州广播电视台交付第二辆索尼OB40转播车。加上先前八月份2016 BIRTV期间向兰州广播电视台交付的第一辆OB40转播车，兰州台两辆高清转播车目前均已通过该项目验收，并顺利投入节目制作中。
两车一经交付, 先后参与了市党代会、市人大政协两会等多场次当地政府重大活动及各类社会综艺节目的录制转播及直播活动。索尼中国专业系统集团及当地维修站及时跟进给予细致深入的人员技术培训及实况录制技术保障，确保多场录制任务顺利完成。培训工作卓有成效，兰州台相关技术人员现已基本掌握OB40转播车的使用操作。

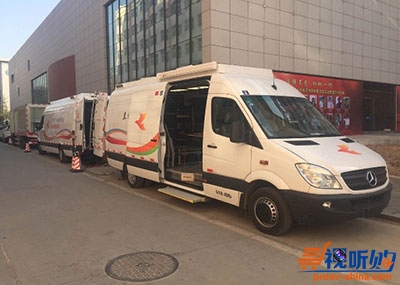

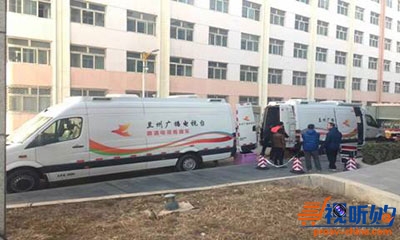

图1: 兰大校园双车级联现场
图2：人员培训现场

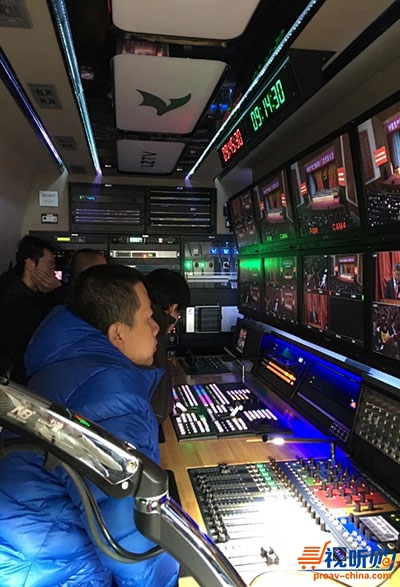

图3：录制期间车内各工位工作现场

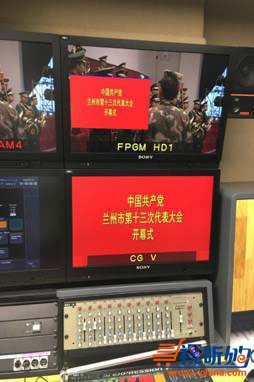

图4 ：录制期间字幕调试

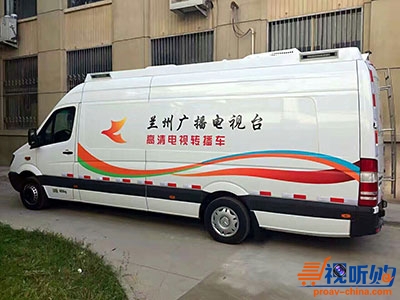

兰州广播电视台OB40转播车分为主车和从车两个转播车系统，两台车可分别独立录制节目使用，也可利用两台车的系统进行级联扩展使用，两台车都是按照4+2讯道设计的，现在车上各安装了4台摄像机，5号和6号摄像机为预留讯道，可作为今后系统扩展使用。
12月1日，兰州广播电视台在《走进兰大——好人见面会》活动的转播中，首次采用双车级联方式，主车满足节目整体制作需求；副车满足现场大屏切换调度，各自独立制作，又有机配合，通过主从两辆转播车深度级联，总机位得到了拓展4+4=8讯道，充分利用了设备的使用率。
图5 双车级联系统连接测试
双车级联的系统设计灵活简洁直观，双车的物理连接技术可以基本概况以下几点：
两辆OB40固定讯道均为4讯道，通过预留在车尾接口板的级联接口，实现两车级联扩展。
车与车、车与台里信号通过光纤传输系统得到深度共享；
视频系统级联——主车锁定从车，从车讯道摄像机信号通过高清视频线缆送入主车，主车切换台预留了6路外部摄像机输入通道，源名显示为ECAM1-6，把从车的矩阵输出4路从车摄像机信号直接通过视频电缆连接到主车的外来4路输入端口上，即可进入主车系统，通过矩阵调用信号给画面分割器，实现在主车上监看从车的摄像机信号。
音频系统级联—通过预留在车尾接口板的音频接口，可实现两车音频信号源的共享，实现两车音频系统的级联。
通话系统级联---主车配备了16路通话矩阵，从车通话主站通过四线的方式连接到主车通话矩阵，实现主车导演和从车调光人员之间的通话，以及导演和从车摄像人员的通话。
Tally系统级联---两个车都配备了TALLY源名跟随服务器，都各自预留了6路GPI-IN和GPI-OUT接口。利用音频电缆把主车的TALLY OUT（ETP5-9/10/11/12/13/14）连接到从车的TALLY IN的6个端口上，即可实现主车触发从车摄像机的R TALLY和画面分割器的TALLY触发功能。
字幕系统级联：级联综合电缆为视频预留了6路SDI。在不从主车往从车返送信号的情况下，从车可以向主车传输 4路视频及字幕机信号（键信号和填充信号）从车字幕机在辅助的同时，可以为主车提供应急备份。
同步系统：同步需要从主车的BB OUT端口通过视频电缆连接到从车的BB IN端口上，要把从车的同步机设置到外同步锁相。
时钟系统：因为两个车都配备了GPS时钟，在都能收到GPS信号的情况下，可不用连接时钟信号。当从车在有障碍物遮挡收不到GPS信号的情况下，可通过主车信号接口箱的ETP8-2的TC OUT信号连接到从车的信号接口箱TC IN端口上，然后把从车的GPS时钟的授时方式更改为外部时码输入即可，这样从车的时钟显示和录像机时码信号就受主车时钟信号的授时了。
双车级联设计不仅可以增强转播车活动利用率，而且为今后大中型活动直播提供可能。
