RS232工业控制光纤传输器
产品特点：
广泛用于视频会议RS232信号延长，RS232传输距离只能达到30-80米左右，使用专用的RVVP2*0.5的屏幕线，在会议工程中往往遇到摄像机采用菊花连接的方式，线路太长，普通RS232传输距离达不到要求，影响稳定性。使用工业双向RS232收发器来延长控制距离，可以达到几KM以上。
◆ 双工双向通讯技术
◆ 零延时自动转发
◆ 异步传输，点对多点运用， RS422接口与光纤转换
◆ 自动侦测串口速率、判别和控制数据传输方向
◆ 最大通信速率 500Kbps
◆ DC-5V 2A电压输入
◆ 多模可选SC接口，单模采用 FC/SC/ST 接口
◆ 工作波长：850nm （多模），1310nm （单模）
◆ 接口提供 1500W 浪涌保护， 15KV 静电保护
◆ 多模通信达到550米，单模达到 20-100 公里（可定制）
◆光口可选FC与SC接口，默认FC接口
产品描述：
型 号：NK-OPT232TW
名 称：RS232光纤 MODEM
类 型：独立台式，外置电源DC5V
尺 寸：110 mmx70mmx25 mm( 长 x 宽 x 高 )
重 量：0.3KG/ 台
包 装：标准纸盒包装
描 述：NK-OPT232TW是一种异步传输半双工透明协议的RS-232接口光纤 MODEM，是连接远程终端单元（ RTU ）到主机（ HOST ）或分布式数据采集 系统（ SCADA ）控制器的最佳选择。该产品采用光纤作为传输介质，
提高了系统传输性能，有效的避免了恶劣环境下雷击、浪涌和电磁干扰等对通信设备的威胁。
通讯指标：
|
标准
|
符合 EIA RS-232标准
|
|
RS-232 信号
|
DB9串口，对应接线（ 2+ 3- 5接地）
|
|
光纤信号
|
IN,OUT
|
|
工作方式
|
异步工作 , 点对点
|
|
方向控制
|
采用数据流向自动控制技术 , 自动判别和控制数据传输方向
|
|
波特率
|
0-120Kbps, 自动侦测信号速率
|
|
光纤波长
|
多模 850nm, 单模 1310nm
|
|
电口传输距离
|
RS-232口 200 米
|
|
光口传输距离
|
多模 550米 , 单模 20-100 公里（需定制）
|
|
接口保护
|
600W 浪涌保护、 1500V 静电保护
|
|
负载能力
|
RS-232口支持 32 个节点
|
|
电口形式
|
3位接线端子
|
|
光口形式
|
多模可选 SC 接口，单模采用 FC/SC/ST 接口
|
其他指标：
|
工作温度
|
-25℃ 到 70℃
|
|
存储温度
|
-40℃ 到 85℃
|
|
湿度
|
相对湿度 5% 到 95%
|
|
输入电源
|
支持 110V-220V 交 / 直流宽电源输入
|
|
功耗
|
5W
|

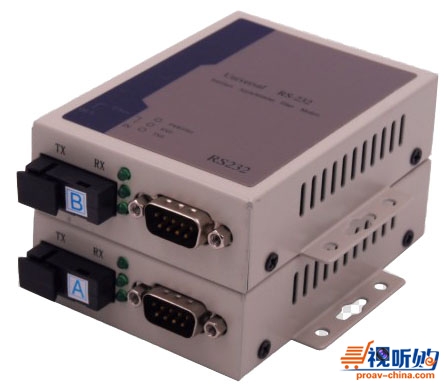

★发射端（A端），红色指示灯亮，控制时候，红色灯闪烁，接收端（B端），绿色指示灯亮，控制时候绿色灯闪烁。
发射端接控制键盘，接收端接摄像机，摄像机的RS232 IN口,8针圆口的3,4,5脚与9针串口的2,3,5脚连接（具体参照不同品牌摄像机的说明书引脚定义），接线顺序，不需要交叉连接，直连即可：
A、发射端与键盘连接示意图接线顺序(交叉连接)：
9针公头顺序 键盘绿色接线端子
