视频格式的兼容性问题

今天讲讲 Roland 专业切换台/导播台用户在使用上常见的一些问题。为此我们专门收集了用户反馈的问题并进行了汇总。后续将会对一些常见的问题进行针对性的讲解，方便用户解决在使用上遇到的一些疑难问题。

视频格式的兼容性问题。

目前用户反馈最多最常见的问题就是视频格式的兼容性问题了。客户新买回来导播台，连接上信号源，当打开后发现没有输出画面，就怀疑设备是否坏了。相机接显示屏幕是看到有信号的。一时之间不知哪个环节出了问题？

这是很多人容易理解错的一个误区造成的。他们以为买回来的导播台是支持全高清多格式的。因此，无论我输入什么信号，只要是高清的，导播台都能识别出来并输出我想要的格式（即自动的将不同格式的信号进行统一输出）。

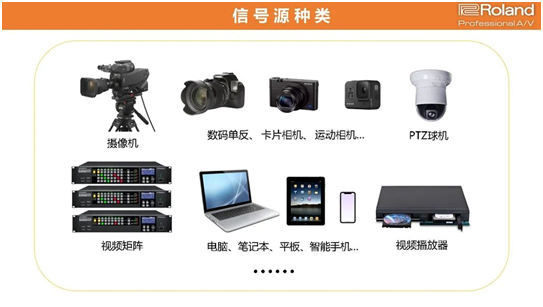

首先，我们知道连接导播台的信号源可以有很多种。像专业的摄像机/摄像头、数码单反相机、运动相机、电脑平板手机等智能设备，以及系统连接的视频矩阵，硬盘播放器/录像机等等。

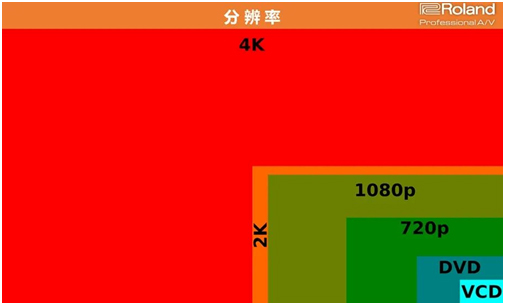

它们的输出分辨率、画面宽高比，可能都不尽相同。比如数码单反有4K和1080p输出，视频矩阵有1080p和720p的输出，电脑/平板和手机的分辨率更是多样。现在主流直播大部分都采用1080p（1920*1080）为主。

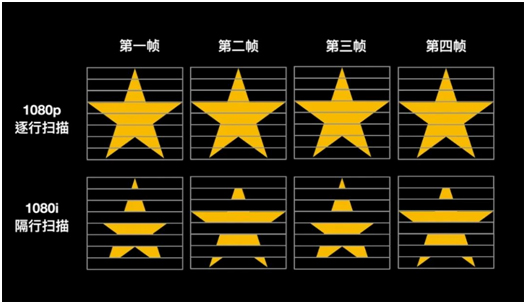

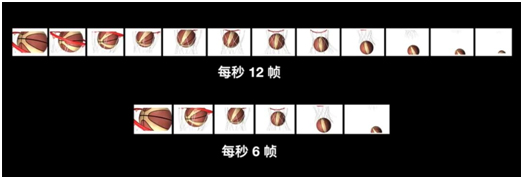

即使分辨率相同，它们的帧率（刷新率）可能也不一样。比如广播级通常支持50Hz和59.94Hz，AV设备通常有25Hz、30Hz...60Hz等等。另外同样是1920*1080的分辨率，还有（1080p）隔行扫描与（1080i）逐行扫描的区别。

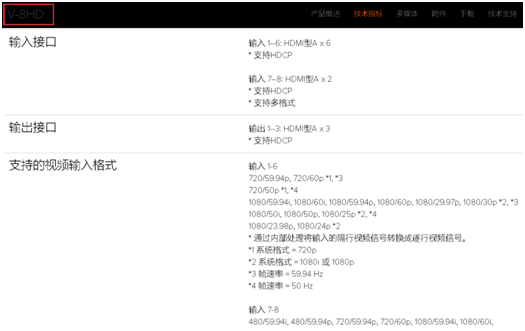

Roland 的切换台/导播台基本都支持：通过内部处理将输入的隔行视频信号转换成逐行视频信号。像中高端的V-160HD、V-60HD、V-8HD、和中低端的V-1系列、V-02HD MKII等。对于买回来的台子，我们可以上官网或在说明书上找到它支持的输入输出格式列表。如下图：

所以，当有各种各样的视频信号源连接到导播台时，我们需确定一个统一的格式作为标准。导播台是系统连接的核心设备，它的主要功能就是将各种输入信号进行切汇总、切换、合成处理后再输出，起到承前启后的作用，连接前端信号源、后端显示播出设备。因此，我们必须以它的系统格式和帧率作为参考标准。（设定它相当于设定了信号输出格式）

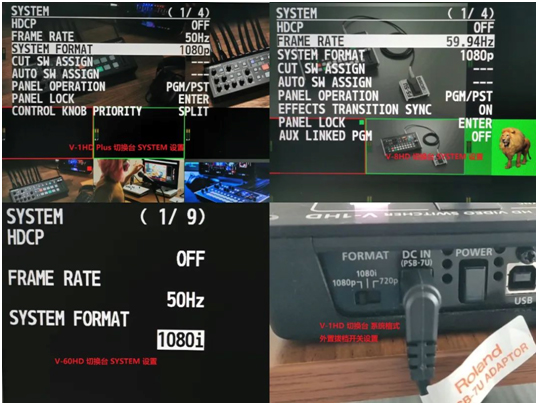

使用Roland 导播台，在开机后，可以先进入导播台的系统设置菜单（MENU->SYSTEM），了解当前台子的系统格式（SYSTEM FORMAT）和帧率（FRAME RATE）的设置。并设置一个通用参数--支持前端信号源输入并兼容后端显示设备。

如果信号不匹配，导播台会有什么反应?

一般 Roland 的切换台/导播台都带有输入信号自动检测功能。

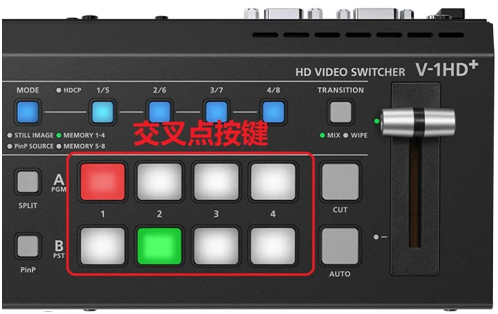

1、当输入的信号与台子的设置不一样时。导播台相应的交叉点按键会出现闪烁提示。表明台子有检测到信号输入，但信号格式帧率与台子不匹配。

2、如果相应的交叉点按键灯不亮，表明台子没有检测到输入信号。这种情况，就要检查一下是连接线还是信号源有问题。在确保信号匹配的情况下，更换连接线再检测。

3、当导播台在多画面监视上，及连接显示器输出都正常，但一接到LED大屏或录像机等其它后端设备，就出现画面抖动/闪烁或黑屏现象。这种情况导播台上不会出现提示，这时就要考虑后端连接设备的支持格式跟导播台的输出格式是否相匹配，大部分情况是p和i或帧率不同的原因（Roland 的一些高端机型如V-160HD可单独对输出口设定i/p 格式）。

4、在日常使用中，建议还是保持信号格式前后一致，以减少在活动直播中出现的一些不必要的麻烦。

以上是对视频格式兼容性上的问题的分析处理，希望可以帮助用户解决使用上的疑难，更快的掌握并了解Roland 切换台/导播台的应用。
