众所周知，Roland 切换台/导播台的音频功能是非常强大的，所有型号都具有Roland特色的专业音频技术。部份型号像VR系列和V系列的V-1HD+、V-60HD和V-160HD等都具有XLR卡侬专业音频接口，内置48V幻像电源供电，无论是电容式还是动圈式话筒都可以兼容。

有些用户由于之前一直从事的视频行业，对于音频可能没有这么熟悉，常收到反馈话筒输入声音太小，或是声音出现无声、电流声等故障问题。今天就讲一下Roland切换台的话筒输入应该如何设置。

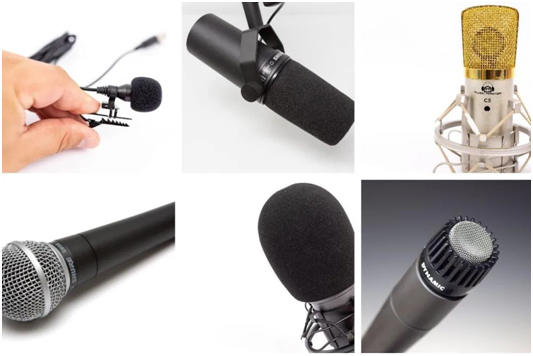

首先从工作原理上，话筒的种类主要分为动圈式和电容式两大类。

01

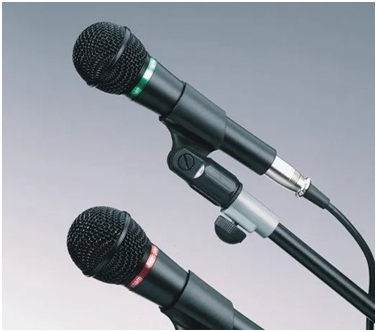

一动圈话筒（Moving-coil Microphone）

动圈式话筒是利用电磁感应现象制成的，当声波使膜片振动时，连接在膜片上的线圈（叫做音圈）随着一起振动，音圈在磁场里振动，其中就产生感应电流（电信号），感应电流的大小和方向都变化，变化的振幅和频率由声波决定，这个信号电流经扩音器放大后传给扬声器，从扬声器中就发出放大的声音。

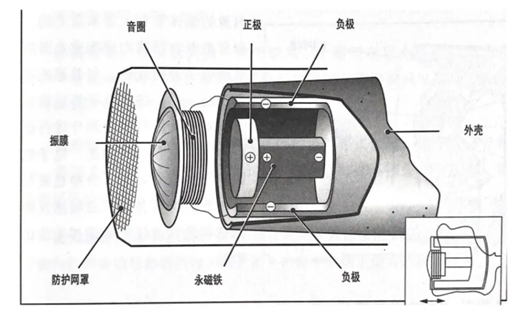

动圈话筒内部构造

二电容话筒（Condenser Microphone）

电容话筒的核心组成部分是由两片金属薄膜组成的极头，利用一张极薄的镀金膜（振膜），作为电容的一个极，与其相隔零点几毫米，有一个固定电极（基板），当声波引起其震动的时候，金属薄膜间距的不同造成了电容的不同，从而产生电流（电信号）。因为极头需要一定电压进行极化才能使用，所以电容话筒一般需要使用幻象电源供电才可以工作。

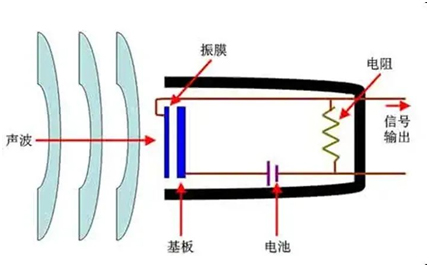

电容话筒内部构造

三动圈话筒与电容话筒的区别

1、动圈话筒灵敏度比较低，频率响应不宽（频响范围50Hz～15kHz，而人耳可听频响范围是20Hz～20kHz）。因此它的高音域延伸不够好，对于微弱的声音感应也比较迟钝（瞬时响应慢），简单说就是声音不够细腻，细节不够丰富。优点是结构牢固、性能稳定耐用，成本易控制，使用简单，无需直流工作电压连上设备就可以用。另一方面因灵敏度低，抗噪性强，适用于比较嘈杂的户外环境。

2、电容话筒灵敏度高、频响范围宽（20Hz～20kHz）、瞬时响应快、声音还原度高等特点。它的音色清晰亮丽，专业歌手通常都选用电容话筒。因此被广泛用于专业的人声演唱、录音室录音、影视录音、乐器拾音等。缺点是构造复杂、极板（超薄金属膜）比较脆弱、造价贵，需防潮、怕摔，使用时需供电。另一方面因灵敏度高，很容易将周围环境的噪音采集进来，因此适用于较安静的室内场合。

02

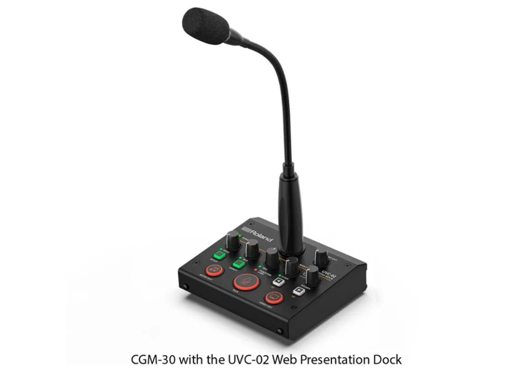

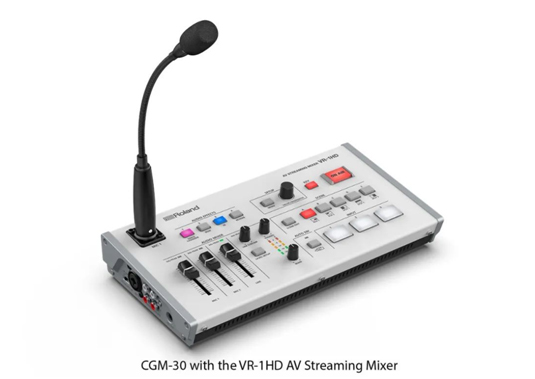

只有了解自己使用的话筒种类之后，才知道应该如何进行设置。以Roland 新推出的CGM-30 鹅颈话筒为例。

它主要设计用于配套 Roland 直播切换台使用，例如 VR-1HD 和 UVC-02。它提供了高质量的桌面解决方案，消除了外购话筒支架的需求。长度恰到好处，让桌面变得干净整洁。

另外它具有超心型的指向性，既能拾取到你的声音，又可以减少周围环境噪音的干扰。最大输入声级具有125dB，可承受超大的声压而不会爆唛，轻松应对直播PK喊唛。

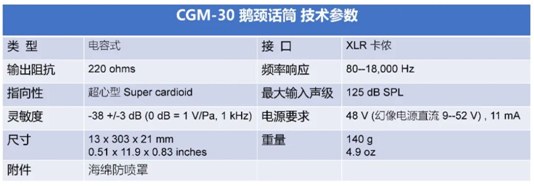

从它的参数上可以知道，CGM-30是属于电容话筒，需提供P48幻像电源才能正常工作。如果您发现连接上后没有声音，就要检查该接口是否能提供幻像供电，还有是否打开了P48幻像电源开关。

03

Roland切换台/导播台的 XLR 卡侬接口基本都支持电容与动圈话筒，如何设置可参考以下步骤进行：

1、 在设备开机前先连接好话筒等，使用电容话筒，设备开机后再打开P48供电，注意不要带电插拔，容易造成切换台幻像供电故障或话筒损坏。如需更换话筒，需关闭P48后再操作。如果使用的是动圈话筒，请不要打开P48供电，这样可能造成有声音带电流声。

2、Roland 切换台/导播台的幻像电源P48开关，部分型号是外置的拨档开关，像前面的UVC-02及VR-1HD。部分型号是要进入菜单 MENU->AUDIO INPUT-> MIC IN / AUDIO IN 里面找到Phantom Power 设置打开/关闭。

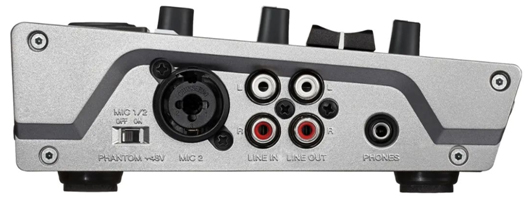

PHANTOM +48V 幻像电源开关

3、调节话筒输入电平Level（推子或旋钮）到适当位置，监听输出跟主输出也一样，一般推子或旋钮的3分之2处有标记，一定要留有余量。然后再通过不断测试正常的说话音量，查看输入信号指示灯是否到达黄灯位置，如果没有，就需要调节话筒的输入增益（Gain大小），直到正常说话时，话筒拾取的音量达到输出要求大小。

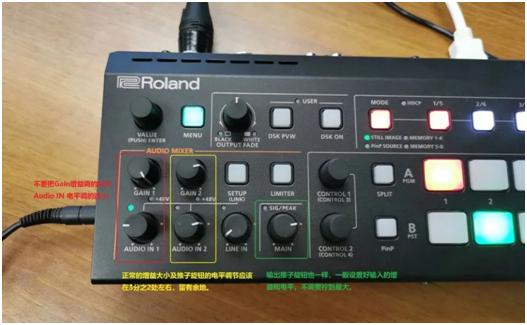

V-1HD+ 话筒 Gain / Level 旋钮调节

4、虽然都是调节声音大小，但增益Gain跟电平Level是不一样的。增益是把原始输入信号进行放大（它会把我们需要的声音跟不需要的噪音也一起放大）。而推子跟旋钮的电平Level，就是调节增益放大之后的信号大小。在输入信号音量足够的情况下，尽量不要加大输入增益。（话筒输入是模拟信号，不是数字信号，要调模拟增益）

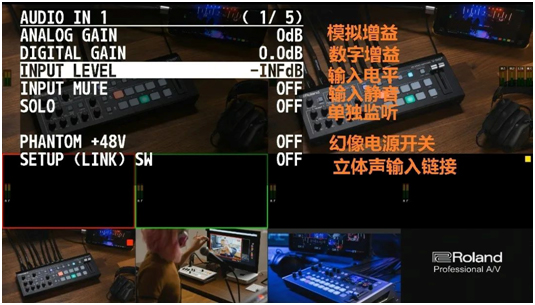

V-1HD+ 音频输入1 菜单设置（即 XLR 接口1）

5、如果电容话筒进行热插拔过，在切换台的正常设置下，声音仍有故障的。首先要关闭P48电源，再进行设备重启，然后按步骤重新进行操作，一般可以解决问题。

6、如果在音频电平表上看到正常显示有信号，但听不到话筒声音，请检查是否把话筒通道的INPUT MUTE 静音开关打开了。如果是请关闭（OFF）。
