01适用的型号和固件

02链路依赖网络系统

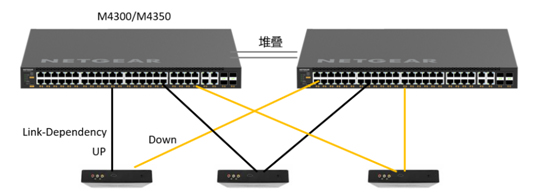

1、双链路双交换机冗余备份系统图：

2、冗余备份系统配置：

下面以M4350系列交换机为例：

·  M4350交换机堆叠配置

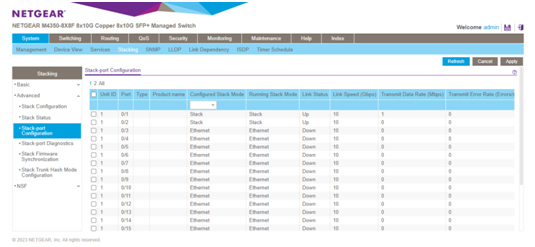

登入M4350交换机Main UI WEB管理页面，选择system/Stacking/Stack-port Configuration菜单。

选择需要作为堆叠的交换机端口，如上图，勾选 1和2 两个端口，在”Configured Stack Mode”菜单，选择”Stack” 选项 ，最后点击右上角“Apply” 按钮，即可完成对交换机的堆叠配置。堆叠配置完成后，需重启交换机，堆叠才能生效。

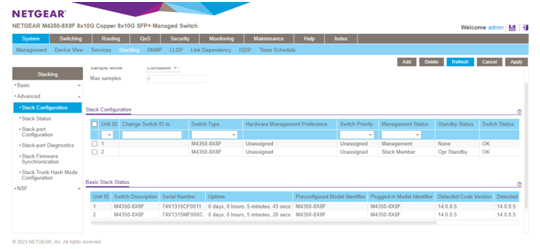

重启交换机后，点击菜单“system/Stacking/Stack Configuration” ，查看两台交换机堆叠状态是否正常。

如上图，堆叠状态正常。

·     M4350交换机链路依赖配置

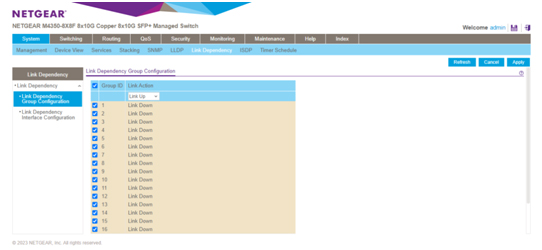

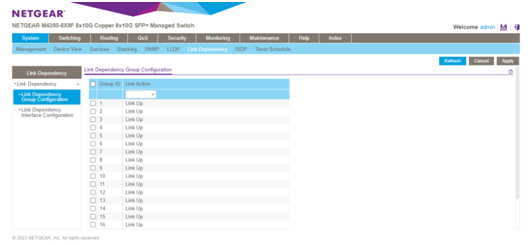

选择 “system/Link-Dependency/Link-Dependency Group Configuration” 选项，勾选相应的”Group ID”, 在“Link Action” 选择“Link Up” ，点击右上角“Apply” 按钮。

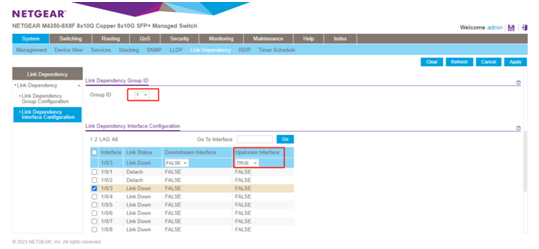

选择 “system/Link-Dependency/Link-Dependency Interface Configuration” 选项，在Group ID下拉菜单选择”1” , 配置UP端口，如下图，选择1单元交换机，然后选择1/0/3端口，在“Upstream Interface”中选择“TRUE”选项，点击右上角“Apply” 按钮。

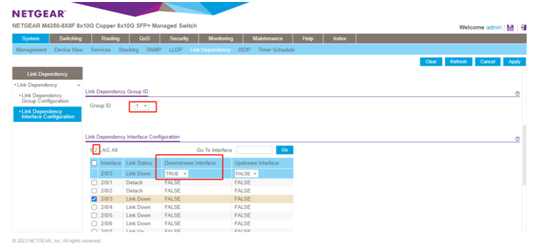

选择 “system/Link-Dependency/Link-Dependency Interface Configuration” 选项，在Group ID下拉菜单选择”1” , 配置DOWN端口，如下图，选择2单元交换机，然后选择2/0/3端口，在“Downstream Interface”中选择“TRUE”选项，点击右上角“Apply” 按钮。

最后点击右上角保存按钮，即可完成对交换机的配置。
