四路高清HD-SDI嵌入式录像机

NK-SDI704HR-2

概述：

派尼珂4路高清3G-SDI嵌入式数字硬盘录像机，产品采用成熟的广播级HD-SDI高清数字标准接口，实现了对通轴高清SDI摄像机视频的无延迟采集、预览和编码、压缩录像、网络远程传输等功能。采用H.264压缩算法、Linux操作系统和嵌入式处理器一体化的设计，集成了视音频采集、压缩、存储、网络传送、多路云台控制、报警检测等功能，实现了整机单板结构，保证了系统的高集成度和高可靠性。产品提供了丰富的接口，支持网络、USB 2.0高速备份，为高清监控应用提供了强有力的支持。合成音视频同步HDMI接口输出，接高清电视机看图像即有声音。可以不用单独外接录像机的音频输出口。

产品应用领域：广泛应用于司法、金融、教育录播、医疗手术室、视频会议监控、智能交通、科研实验室、工业高清监控等各个行业。

产品特点：

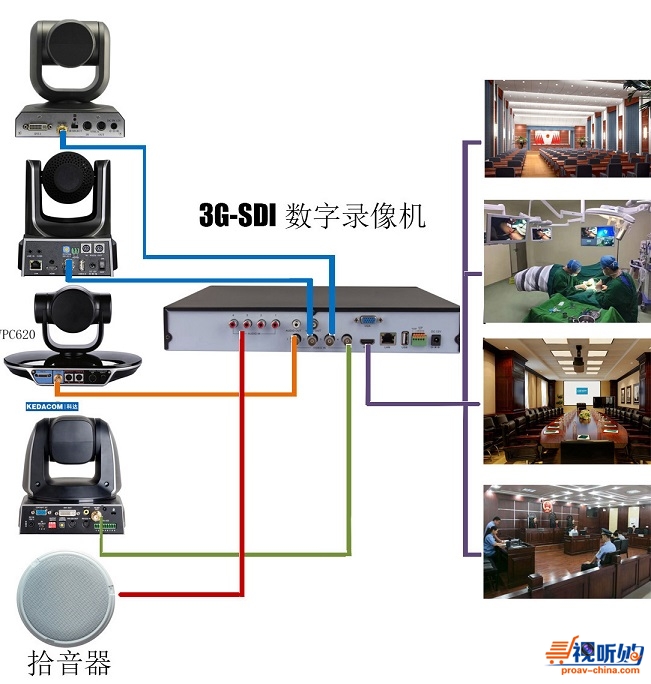

◆支持4路3G-SDI高清摄像机、高清会议摄像机、摄录机等设备接入，支持分辨率1920×1080P/30HZ,25HZ,24HZ，自适应摄像机的分辨率。

◆音频外接4路模拟接口输入

◆支持标准的H.264视频压缩算法,支持感兴趣区域编码

◆支持4分割、单画面、画中画（1大1小）、画面循环显示。

◆支持4路108P实时视频压缩及存储

◆支持4路1080P实时回放

◆支持双码流技术,支持通道编码

◆支持图片抓拍、录像剪辑功能（录像文件播放中）

◆支持HDMI、VGA、CVBS同时输出

◆支持对云台、镜头的控制，支持外接键盘操作

◆云台、镜头的控制信号发送采用RS-485接口

◆支持2个SATA硬盘接口，支持6TB及以上大容量硬盘,支持硬盘休眠

◆支持USB备份功能,支持备份AVI标准视频。

◆支持 NTP网络校时服务、SMTP邮件服务

◆支持CMS集中管理软件远程观看、录像、下载等

技术参数：

压缩格式：H.264 Standard compression

操作系统：嵌入式LINUX操作系统

图像编码控制：图像编码质量可调节，可变码流和限定码流可选

双码流每个通道可设置

监视图像质量：1920×1080P/30FPS,25FPS,24FPS

图像动态检测：每画面可检测多个检测区域

录像帧率：1080P 25FPS/CH(PAL)，30FPS/CH(NTSC)

图像回放质量：1080P 25FPS

录像方式支持手动，自动，动态监测，报警触发录像模式

备份方式：U盘，USB移动硬盘，USB刻录，网络存储和备份

操作方式：鼠标

本地登录：用户名与密码

录像保存：本地硬盘，网络

视频输入：PAL:1080P@25/50FPS NTSC:1080P@30/60FPS

音频输入：4×RCA

视频输出：1VGA,HDMI 1080P

音频输出：HDMI,1xRCA

网络接口：1个RJ45,10M/100M自适应以太网口

USB接口：2个USB 2.0接口

RS485接口：RS485×1

报警输入：4ch：

报警输出：1ch

硬盘接口：2个SATA硬盘接口，最大容量，每个接口支持容量最大3TB的硬盘

手机监控：Support Window Mobile, iPhone,iPad, Android,Blackberry,Symbian and 3G

电源：12V/5A电源适配器

工作温度：-10℃～＋55℃

工作湿度：10％-90％

尺寸：275mm×320mm×46mm

重量：2.7kg(without HDD)
