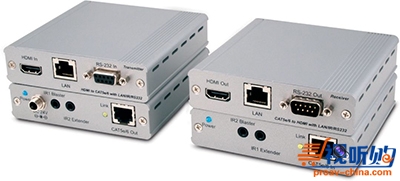

SCH-507TX & RX

随着音视频系统中对传输设备的要求越来越高，传统的一些网线传输设备无论是清晰度、传输距离和传输质量上均无法达到客户的要求标准。视麦特长期致力于音视频信号处理解决方案，将客户的需求放在首位，不断推出适应市场最新需求的产品。

本次推出的SCH-507TX & RX 传输器基于HDBaseT技术，使用单根CAT5e/6/7网线来传输无压缩的音视频信号、RS232控制信号、红外信号等数据至100米，并采用POE技术给RX端供电，提供现场更大的安装弹性。

该产品应用于以下场合：

* 家庭娱乐共享与操控

* 讲座演示与操控

* 产品展示与操控

* 会议室简报与操控

* 教室演示与操控

* 智能型影音安装系统

产品功能

•  支持 HDMI 与 DVI 传输接口

•  采用 HDBaseT ™ 传输技术，可同时传送未压缩的影音讯号，双向红外线与 RS-232 控制讯号，以及提供电源和局域网络服务

• 传输 1080P影像画面最远支持100米

• 传输 4K2K 30hz影像画面最远支持70米

• 支持 3D 立体影像讯号

• 支持 4K2K 超高画质分辨率

• 最高支持 3840×2160@30Hz 或 4096×2160@24Hz 等未压缩影像讯号解析度

•  支持 LPCM 7.1CH，Dolby TrueHD 与 DTS-HD Master Audio 等高传真音效讯号格式

•  支持 HDCP 高带宽数字内容保护技术

• 具备 HDCP 中继器功能

• 支持 CEC 连动控制指令原始输出

• 安装简便

产品规格

影像带宽          300 MHz/9 Gbps

网络速度          100 Mbps

传送器输入口   1×HDMI 影音端子，1× 网络端子 (RJ45 接头 )，1× 红外线接收器，1×RS-232 控制端子(D-sub 9-pin 接头 )

传送器输出口   1×CAT5e/6/7 端子，1× 红外线发射器

接收器输入口   1×CAT5e/6/7 端子，1× 红外线接收器

接收器输出口   1×HDMI 影音端子，1× 网络端子 (RJ45 接头 )，1× 红外线发射器，1×RS-232 控制端子(D-sub 9-pin 接头 )

CAT5e/6/7 传输线距离   最远支援 100 公尺

HDMI 传输线距离           最远支援 10 公尺

HDMI 分辨率   支援 480i~1080p@50/60，1080p@24， 4K2K & VGA~WUXGA

红外线讯号频率   30~50 kHz

电源供应     24 V/1.25 A DC (US/EU Standards, CE/FCC/ UL certified)

静电保护   Human Body Model:±8 kV (air-gap discharge)±4 kV (contact discharge)

尺寸         102 mm (W)×113 mm (D)×25 mm (H)/ 传送 器102 mm (W)×107 mm (D)×25 mm (H)/ 接收 器

重量          252 g/ 传送器， 256 g/ 接收器

机体材质   铝

机壳颜色   银

操作温度   0 ° C~40 ° C/32 ° F ~104 ° F

仓储温度   -20 ° C~60 ° C/-4 ° F~140 ° F

相对湿度   20~90 % RH (non-condensing)

电源消耗   13 W/ 每个

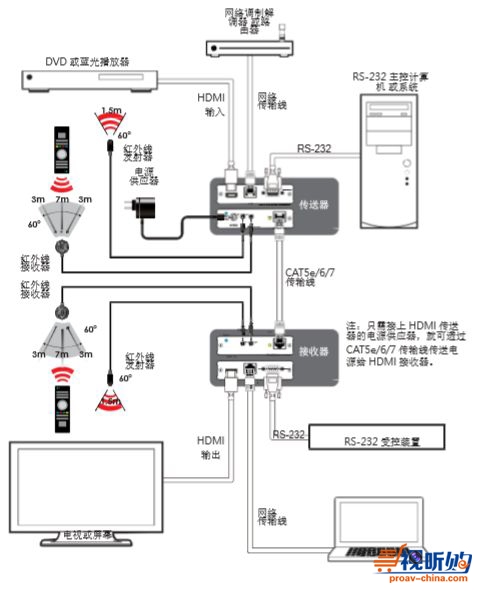

系统拓扑图
