近年来，在整个LED行业，无论是媒体还是厂商都更“集中火力”于“点间距”上，至于如何提升产品的可靠性、舒适性？如何提升产品的“人机交互”体验？却多少有些忽略。而未来的大屏领域，必然不单纯是各项硬件指标的升级，更应该是智能化、人性化。触控、书写功能则是实现“人机交互”的基础支撑。

2017年11月，威创推出可触控、可书写的COB小间距LED系统，在大屏领域开启了“人机交互”新体验。

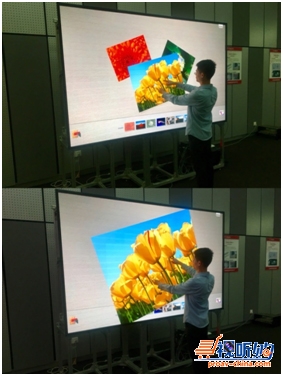

COB小间距LED“触控”功能演示

SMD小间距LED实现“触控”的困难

第一代SMD产品想要实现触控，首先要在整个大屏系统上覆盖一整块保护膜，然后通过红外感应框实现。但这种方式会随之产生一系列问题：一、整个系统散热困难。SMD通过四个焊脚向外散热，被保护膜覆盖后，系统空间密闭，散热将受到影响。二、后期维护困难。整块保护膜安装后，基本上意味着SMD前维护功能消失。三、安装、运输不仅成本陡增，也更困难。

SMD小间距LED

COB小间距LED的“触控”优势

COB小间距LED，主要通过硅树脂将晶元、引线直接封装在电路板上，实现整体灌封，屏体表面平整无缝隙、可随意触摸。对比于SMD，COB在实现”人机交互”上有先天优势。

COB小间距LED

具备“触控功能”的威创COB小间距LED系统，主要利用红外扫描多点技术（默认10点），实现多点流畅触摸效果，可根据用户实际需求定制实现有效触摸区域。

“触控”功能应用丰富，支持超过20个以上的主流应用，包括PowerPoint等办公软件、IE等各类浏览器，GOOGLE EARTH等应用程序，完全满足控制室、决策室、会议室等场景下的日常业务需求。

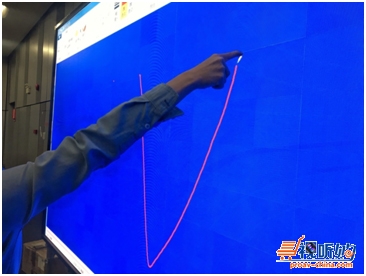

可触控、可书写LED

除触控功能外，COB小间距LED产品更具备累积坏点率极低、观看舒适、无摩尔纹、防潮防尘防磕碰等优势，有效克服了第一代SDM小间距LED产品的坏点不断累积、长时间/近距离观看很不舒适、无三防效果的“先天缺陷”。

今年8月，从国家科技部传来消息，COB显示技术获得国家“十三五” “战略性先进电子材料”重点立项，确立了COB技术相较于SMD技术的先进性。

COB小间距LED的市场化进程

新技术必须要广泛应用于市场之中才能实现价值。这两年来，作为率先迈出COB小间距市场开拓征程的威创，在推进COB小间距LED技术产品化、市场化的进程中不遗余力。基于多年大屏拼接市场的经验、积累及领导能力，目前，威创已建设了近百个COB小间距LED项目，销售额也早已突破“亿元大关”。威创在将这项技术切实推到市场、面向用户的同时，也在推动着整个COB产业链的不断完善。

威创COB小间距LED系统

就COB技术本身而言，也需要持续的探索和创新。大量项目的建设，不仅有效验证了COB技术的市场价值，也促使了这项技术基于用户应用需求进行更多的提升。威创可触控、可书写COB小间距LED的诞生就是如此。
