客户需求

全高清输入输出设备大量应用，且最高能支持4K×2K分辨率，视频输入源可能有DVD、电视、摄像头、笔记本HDMI等信号，输出显示设备可能有HDTV、投影仪、拼接屏等。
摄像头信号、笔记本信号呈分布式状态，离机房或机柜较远，显示设备需多区域显示、多区域控制，每个区域可能有不同数量的显示终端，且要求不同终端显示不同的输入源信号。
布线要求简单美观大方。
控制方式需灵活、方便，所有设备便于集中切换信号。

需求分析

根据输入输出设备较多，且要求能支持4K分辨率，可选择支持4K的矩阵切换设备，视频源分散的地方可选择使用HDBaseT远传技术，满足音视频及控制信号的传输要求。
矩阵输出自带远距离传输和POE功能，对端接收器不用外接电源，减少现场布线。
设备因为使用了HDBaseT技术，使用Cat5e/Cat6网线可传输音视频以及控制信号。
可选择支持第三方控制设备对设备进行集中管理，支持的控制方式有：RS232、IR、GUI，其中GUI可直接通过网络连接访问，无需另外配置中控设备，节省成本。

方案设计

根据客户需求，我们以8路远距离传输为例，选择MUH88TP-N为核心设备搭建系统，同时配合SUH4T（HDBaseT信号分配器）和TPHD402PR（HMDI信号延长器）实现分区多屏幕显示和控制的目的。MUH88TP-N 是一款集成 HDBaseT 技术的矩阵切换器，支持的输入信号有：8 路 HDMI 输入、8 路音频输入、8 路 IR 输入。支持的输出信号有：8 路 HDBaseT 输出、4 路本地 HDMI环出、8 路 IR 信号输出、8 路音频输出。视频信号分辨率支持 4Kx2K，音频输入输出口均可通过指令选择内嵌音频或外接音频。本产品支持 EDID 学习与手动控制管理功能，并且与远端可实现双向 IR、 RS232 通讯控制。 产品控制方式多样灵活， 可通过配套遥控器控制、前面板按键控制、红外控制、RS232 串口控制、GUI 图形用户界面控制。
其中，TPHD402P 是一款集成 HDBaseT 技术的双绞线延长器，包括发射器（TPHD402PT）和接收器（TPHD402PR） ，用于一个信号输入，一个信号输出，可以通过单根 CAT5e/CAT6 类电缆将信号延长输出到 60 米(若超过此距离，可使用光纤传输器进行视音频信号超远距离传输)，支持 CEC 功能、RS232 双向通讯功能和双向红外接收和发射功能及双向远程供电功能（PoE） 。
该方案购物中心管理人员可以随时调取主要监控地点的实时视频，分区域显示的音视频信息可远距离传输，RS232传递通道可实现远程开关机HDTV。

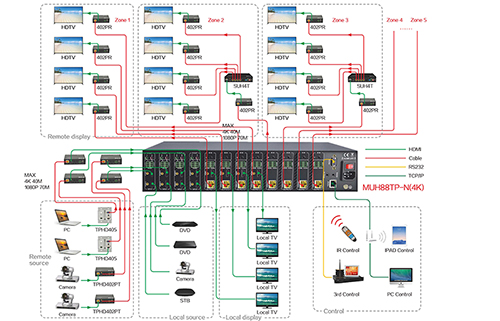

系统图
