客户需求

酒店宴会厅一般用于召开各类婚庆活动、公司聚餐、大型集会、演讲、报告、新闻发布、产品展示、举办中小型文艺演出、舞会等活动，这样的场合一般都存在多路高清视频输入源，多路高清视频输出的需求。在设计方案的时候需要综合考虑实用性、易操作性、美观简洁、成本，客户可能的需求如下。
全高清输入输出设备，为了以后系统扩展方便，可能需要最高能支持4K×2K分辨率且向下兼容，视频输入源可能有DVD广告、电视、摄像头信号、笔记本HDMI等，输出显示设备可能有HDTV、投影机等设备。
显示设备离机房距离较远且呈分布式分布，而视频源相对较集中。
控制方式灵活多样，支持远程控制。
要布线简便、美观。

需求分析

根据输入输出设备较多，且要求能支持4K分辨率，可选择支持4K的矩阵切换设备。
由于视频源分散，可选择使用带HDBaseT远传技术，满足音视频远距离传输的要求，同时减少设备数量。
可选择支持RS232、IR、GUI等控制方式的设备。
设备因为使用了HDBaseT技术，使用Cat5e/Cat6网线可传输音视频以及控制信号，使得现场布线简洁，美观，且控制线不需要单独布线。

方案设计

根据客户的需求，推荐MUH44TP-N为核心设备搭建系统，配合TPHD402PR实现远距离传输视频、控制等信号。实现4 路 HDMI 信号输入，4 路HDBaseT 输出，2 路本地 HDMI 信号输出、4 路同轴音频信号输出、4 路立体声音频信号输出的功能。
方案特色
支持POE供电功能，TPHD402PR信号接收设备不用接电源，让布线美观简洁。
控制方式灵活多样，支持RS232、红外控制，并且支持红外矩阵功能。
传输距离可达70m，满足现场显示设备离机房较远且分散的应用需求。
支持 4K×2K、3D，兼容 DVI1.0

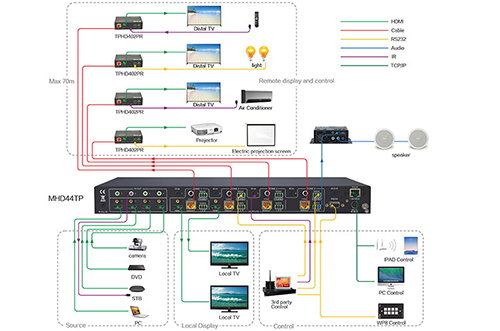

系统图
