上海进才中学（Shanghai Jincai High School）创办于1996年，由爱国台胞叶根林先生无偿捐资兴建而成，是20世纪90年代上海第一所高规格、现代化寄宿制高中。2006年2月被国际文凭组织（International Baccalaureate，IB）授权为会员校（IB World Schools）。学校坐落于浦东陆家嘴金融贸易区，设有本部，国际部，总占地面积近两百亩，建筑古朴典雅，校园环境优美。

用户需求

学校要在物理实验室开一堂《牛顿第二定律》公开课，满足线上线下教学需求。同时要实现物理实验场景的多信号采集、切换及录制，具体要求如下：

a. 老师授课时，要实时全自动跟踪（包括老师走入学生区域）；

b. 老师进行板书时，可以自动进行特写拍摄；

c. 当老师指定学生展示物理实验时，要有特写镜头，方便记录整个实验过程；

d. 可以单画面电影模式录制，也可以多画面资源模式录制。

现场实景

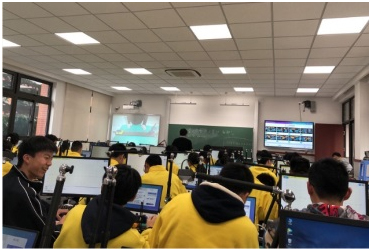

课堂教室全景

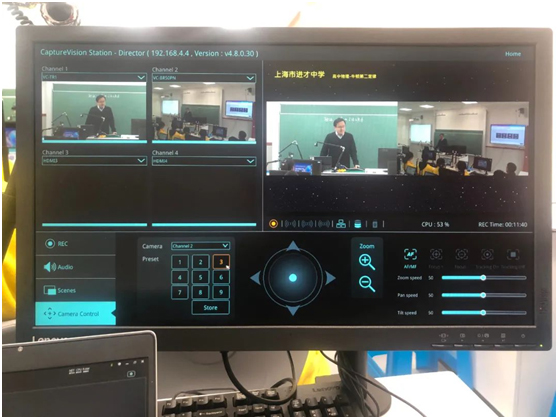

本地导播界面

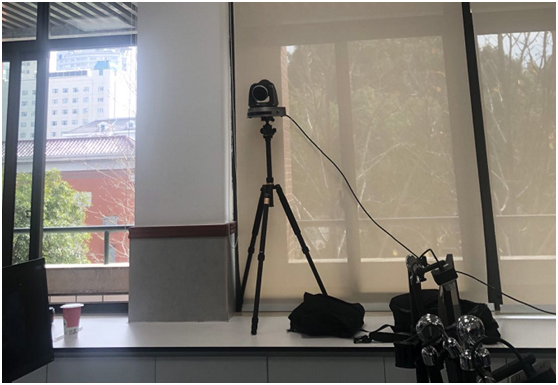

教学录制网络摄像机

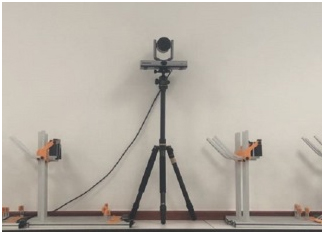

老师/学生自动跟踪摄像机

方案特色

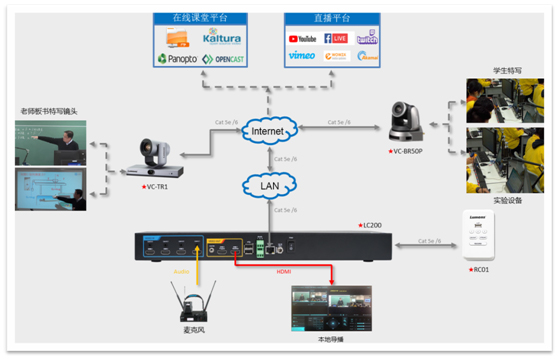

针对以上需求，上海乾胤实业有限公司结合Lumens产品，为学校设计了一套Lumens全新的跟踪技术在录播课堂中的应用解决方案，很好地解决了物理实验室多场景的信号采集及录制，实现了线上线下教学应用。

01自动化系统方案

从教师自动跟踪拍摄、录像、直播、储存，一键即可快速启动所有功能

02高灵活高扩充性IP化架构

BR50P网络相机与TR1跟踪相机采用IP化架构，支持POE，透过网线将音视频传输到LC200录播主机，不受距离限制，安装简单，扩展容易，同时大幅降低安装和未来的扩展成本

03本地导播与网络导播

LC200录播主机提供满足课程录制功能的导播平台，同时支持本地导播和网络导播两种导播模式

04多机位、多资源画面实时场景转换

同一摄像机支持多场景信号采集，可以预设成场景模板，自动快速切换

05多资源画面模式

融合老师、板书、课件等多机位画面，实现单画面电影模式或多画面多资源模式的采集与录制

06复合式自动跟踪设计

Lumens独创的“屏蔽区域算法”，完美结合实时老师跟踪，解决了黑板、电子白板、老师与学生之间的自动切换问题

07多平台同时直播

Lumens独有的“推流技术”，可以同步直播到三个不同的网络平台

08多流独立录制

LC200录播主机支持电影模式和资源模式同步录制。可把老师、学生各路视频信号进行独立同步录制，生成标准化的高清流媒体文件，便于后期制作，最多支持4路同时录制

09一键操作更方便

配合定制的RC01控制面板，可以快速启停录制推流/视频文件导出/即时自定义场景切换

10支持多种储存方式

除了内建大容量硬盘，也支持外接硬盘，也能够透过网络自动上传到FTP服务器、NAS、云端课程管理软件

使用体验

该方案架构为全IP网络化，支持 PoE，可以任意扩展多机位, 无布线困扰。在自动跟踪时，可以设定8个屏蔽区域和4个区域跟踪特写，利用屏蔽区域功能，将学生及投影白板播放的内容屏蔽，以免被误触发跟踪。设定跟踪区域，可以实现板书及投影电子白板自动特写。通过LC200录播导播界面远程控制摄像机，无需购置控制键盘，降低了整套方案的使用成本。三路推流直播可即时切换场景，如果老师接入电子白板（计算机）时，还可以通过录播主机直接硬采集白板（计算机）信号。通过本方案实施，老师非常轻松实现了课堂的线上线下教学。

——上海乾胤实业有限公司 技术总监江亚男

核心产品配置

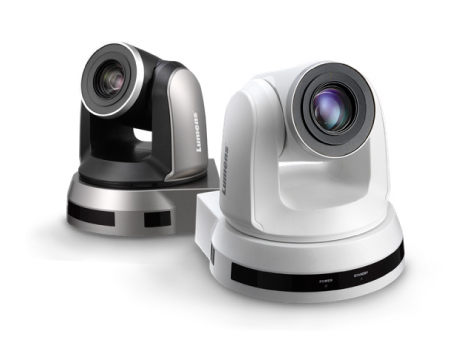

网络云台摄影机VC-BR50P

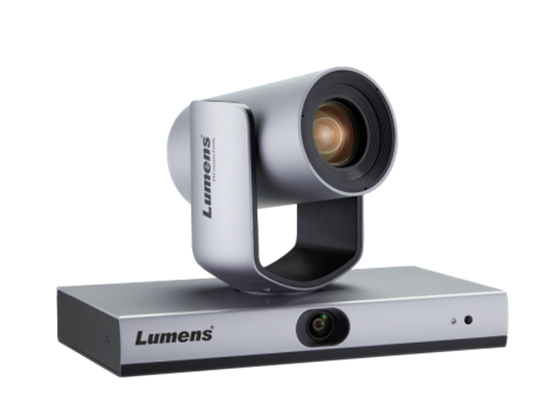

自动跟踪摄影机VC-TR1

智能录播主机LC200

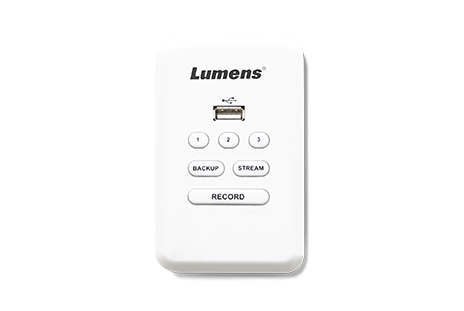

简易远程控制面板LC-RC01
