涉及产品：

美国Renkus-Heinz    ICL-FR音箱

美国Renkus-Heinz    ICL-IC2音箱

美国Renkus-Heinz    CF系列音箱

美国BiampTesira处理器

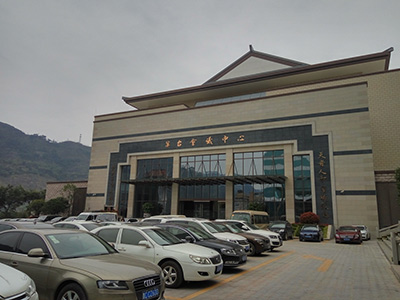

茅台酒独产于中国贵州省遵义市仁怀市茅台镇，是中国的传统特产酒，也是中国的国酒，至今已有800多年的历史。茅台大剧院工程位于茅台酒厂内，处于省遵义地区仁怀市西北六公里的茅台镇，地当赤水河东岸、寒婆岭下、马鞍山斜坡上，群山环峙，形势险要，依山傍水，海拔450米，是川黔水陆交通的咽喉要地。地处贵州高原西北部，大类山脉西段北侧，东靠历史名城遵义，南临川南。茅台大剧院是茅台酒厂的地标性建筑，是茅台酒厂举办高规格文艺活动的重要场所。

随着人们欣赏水平的逐步提高以及国家及相关行业标准、规范的逐步完善，当前剧院类扩声系统的最终效果要求也越来越高，主要体现在响度大、动态范围宽、音色一致性及声场均匀度好、主观试听音质优美等方面。根据文艺演出类型和曲目方面的实际特点，茅台大剧院需要建成多功能的综合性剧场，可满足戏剧、舞剧、歌剧、话剧、综合性文艺演出、会议等多种使用功能的需要，当然，根据本项目建设立项目标，这些剧场剧院可以重点侧重于其中舞剧话剧和文艺演出的使用功能。茅台大剧院经常会举办重要的演出活动、会议活动或大型集会等。因此，其扩声子系统的可靠性、先进性要求也越来越高，伴随着专业技术的发展，本系统在设计上已具备设备多种备份、信号网络化传输、有源可导向音箱及无线话筒等设备的远程监控、处理、调试等功能。

为了保证整个剧场具有良好的语言清晰度和音乐明晰度，天创公司选择了美国Renkus-Heinz品牌扬声器(以下简称RH)作为整个扩声系统中的重要扩声部分。根据项目的情况，天创的技术人员发现此剧场和国内很多大型新建剧场有着同样的问题。首先，剧场最佳的音箱安装位置，应该是舞台两侧八字墙的中上部、中下部，以及声桥的中间位置，明装的安装方式是最佳的，但这样就影响到了视觉美观，故音箱常采用暗装。其次剧场八字墙与舞台夹角较大，常规音箱外形尺寸大，音箱暗装后，音箱正面需尽量与装饰面贴合，否则将投射进八字墙内耳光室，这样很难调整合理的扩声指向角度。还有目前剧场强调装修风格，八字墙甚至没有安装音箱的位置，只能选择声桥安装，声像音箱的缺失，感觉声音从“天上”飘下来，听感非常差。有时声桥安装空间有限，安装更勉为其难，更不要提听音质量了。而且，声桥安装过多音箱，即便配置声像音箱，通过延时设置，也很难将声桥内音箱声像拉下来。

综上所述，三个问题长期困扰着剧场使用者，还好，现在美国RH可导向音箱可以有效解决这些问题。

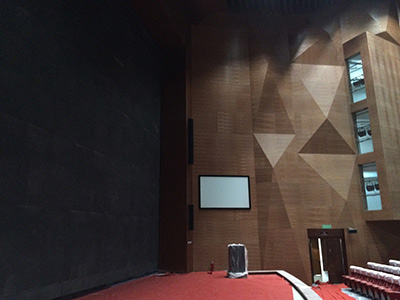

天创为其选用RH柱状音箱为左右声道音箱，型号为ICL-FR，台口两侧各安装三只音箱，并且音箱有非常好的可导向特性，可在立装时有很强的指向性控制，可池座、楼座分开覆盖，音箱箱体细长，位置更接近台口，覆盖区域更广。方块音箱为中央声道音箱，型号为IC²-FR，安装于声桥中间，具备很强的指向性控制，覆盖全场。美国RH可导向音箱可设置音箱安装高度，听音区尺寸，多波束（实现池座、楼座分开覆盖扩声），将声能有效集中投射，提高剧场的声压级的均匀度、语音的清晰度。并且可导向有源音箱可接入数模信号，互为备份，提高音箱安全可靠性。

信号处理方面，音频系统搭建采用网络化，处理器同调音台并网工作，网络解决传输问题。音箱（左右声道、中央声道）、音频处理器、数字调音台均支持数字信号传输，通过数字音频网络，可任意进行路由与处理。减少了模拟线的铺设，节约了成本，增加了信号传输通道，切换路由及信号分配简单安全。杂乱的线路，混乱的跳线，复杂的路由，由于数字设备的大量应用，今后将不再出现。数字设备之间的音频信号，传输及交换，完全通过网络，几十上百路的音频信号只需要通过一根网线就可以传输。话筒信号（含手拉手会议信号、有线话筒、无线话筒）接入音频处理器，通过音频处理器处理之后，可以通过网络音频传输至数字调音台，这样实现了针对话筒的相关DSP处理、路由控制与管理，降低了数字调音台的话筒管理要求，使得调音台可以更好的进行扩声系统的整体路由分配操控。在会议类使用时无需开启调音台。音频信号接入、接出扩声系统，均通过了音频处理器，在会议、报告等操控工作量小的情况下，可以关闭调音台，由音频处理器实现扩声系统的调控工作，这简化了操作人员的工作，降低误操作的风险，提高了扩声系统安全性。Biamp的数字音频处理器可以通过界面制作软件，制作人性化定制界面，支持中文平台，剧场个性化定制，满足剧场各类功能使用时的操控需要，从而大大降低了操作的复杂性，使得操作起来更加人性化、智能化。

舞台接口箱中音频信号直接进入音频分配器，实现音频信号的一分三，分别接入数字调音台的舞台接口箱、音频处理器、模拟调音台，实现信号的三方共享，数模调音台可互为备份，音频处理器可以独控扩声系统，形成了安全稳定的信号控制与管理。

剧场工作人员利用IPAD通过预设调用界面，系统可以进入不同的调音模式，让系统适合不同的操作方案，方便非专业操作人员，一般操作人员，和专业调音人员使用。同时，当系统中的数字主控调音台没有开电，或被强行关闭时。系统会自动进入全自动会议模式，同时提供最简单的音量控制，方便非专业操作人员使用的同时，还能在一定程度上起到系统备份作用。甲方对此功能非常满意，一致认为天创搭建的剧场系统语音质量高，语音清晰，层次分明，动态好，美观且功能强大。
